Sterowniki LED RGB

Oświetlenie LED

Firma Jupitel jest producentem sterowników oświetlenia LED RGB od 2001 roku. Powstało kilkadziesiąt typów urządzeń dedykowanych do określonego zastosowania dla określonego odbiorcy w celu uzyskania żądanego efektu oświetleniowego, a nawet dla konkretnej, unikalnej realizacji. Poniżej prezentujemy tylko sterowniki uniwersalne przeznaczone głównie do powszechnie dostępnych taśm LED-owych RGB. W sprawie rozwiązań nietypowych prosimy o kontakt.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

Sterownik LED: VariLED-12A/RGB

Sterowniki VariLED-12A master/slave służą do tworzenia rozbudowanych systemów wielokolorowego oświetlenia RGB dużej mocy. System składa się z jednego urządzenia typu master i dowolnej liczby układów slave. Centralnym kontrolerem systemu jest master. Elementy slave stosuje się w celu zwiększenia obciążalności i dołączania dodatkowych modułów LED tak aby wszystkie pracowały synchronicznie - każda identyczna dioda RGB będzie emitowała światło o identycznej (statycznej lub zmieniającej się w tym samym rytmie) barwie. Rozwiązanie master - slave stosuje się także dla wyeliminowania długich wysokoprądowych połączeń (przy dużych odstępach między poszczególnymi modułami oświetleniowymi) oraz dla rozdziału dostarczanej mocy na kilka mniejszych zasilaczy.
Sygnał do układów slave przekazywany jest drogą radiową.
Dodatkowe efekty specjalne uzyskuje się dzięki możliwości wprowadzania opóźnienia w działaniu układu slave względem sterownika master.

  • sposób regulacji - PWM ze stałą amplitudą równą napięciu dostarczonemu z zasilacza DC
  • zakres dopuszczalnych napięć - 9 - 24V
  • obciążalność - 3 x 7A
  • konfiguracja wyjść - wspólna anoda
  • maksymalna rozdzielczość regulacji - 1/1024
  • sterowanie - pilot IR
  • funkcje pilota: włączanie / wyłączanie, regulacja jasności w każdym kanale R, G i B niezależnie, wybór sekwencji świetlnej, regulacja prędkości i zatrzymywanie sekwencji, wybór koloru predefiniowanego
  • liczba sekwencji świetlnych do wyboru - 15
  • akcesoria w zestawie - pilot VL-IR9, odbiornik IR z przewodem 1m
  • karta katalogowa wyrobu


Cena 122,00zł + 23% VAT

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

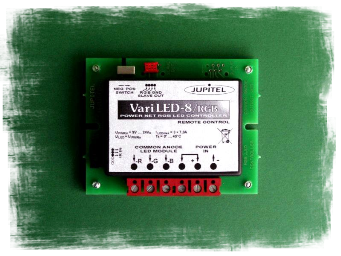

Sterownik LED: VariLED-8/RGB

Sterowniki VariLED-8 master/slave służą do tworzenia rozbudowanych systemów wielokolorowego oświetlenia RGB dużej mocy. System składa się z jednego urządzenia typu master i dowolnej liczby układów slave. Centralnym kontrolerem systemu jest master. Elementy slave stosuje się w celu zwiększenia obciążalności i dołączania dodatkowych modułów LED tak aby wszystkie pracowały synchronicznie - każda identyczna dioda RGB będzie emitowała światło o identycznej (statycznej lub zmieniającej się w tym samym rytmie) barwie. Rozwiązanie master - slave stosuje się także dla wyeliminowania długich wysokoprądowych połączeń (przy dużych odstępach między poszczególnymi modułami oświetleniowymi) oraz dla rozdziału dostarczanej mocy na kilka mniejszych zasilaczy.

  • sposób regulacji - PWM ze stałą amplitudą równą napięciu dostarczonemu z zasilacza DC
  • zakres dopuszczalnych napięć - 9 - 24V
  • obciążalność - 3 x 7A
  • konfiguracja wyjść - wspólna anoda
  • maksymalna rozdzielczość regulacji - 1/80
  • sterowanie - pilot IR
  • funkcje pilota - włączanie / wyłączanie, regulacja jasności w każdym kanale R, G i B niezależnie, wybór sekwencji świetlnej, zatrzymywanie sekwencji
  • liczba sekwencji świetlnych do wyboru - 8
  • akcesoria w zestawie - pilot VL-IR9, odbiornik IR z przewodem 1m
  • karta katalogowa wyrobu


Cena 118,00zł + 23% VAT

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

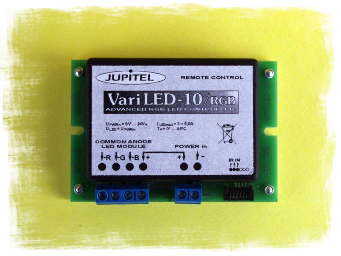

Sterownik LED: VariLED-10/RGB

VariLED-10/RGB jest rozbudowanym i unowocześnionym następcą sterownika VariLED-6/RGB. Posiada większą obciążalność wyjść, większą rozdzielczość regulacji, funkcję miękkiego włączania, większą liczbę zaprogramowanych sekwencji świetlnych oraz możliwość regulacji prędkości każdej sekwencji. Dostępna jest również wersja z regulacją barw napięciami z zewnątrz (standard 1-10V).

  • sposób regulacji - PWM ze stałą amplitudą równą napięciu dostarczonemu z zasilacza DC
  • zakres dopuszczalnych napięć - 9 - 24V
  • maksymalna obciążalność - 3 x 5A
  • konfiguracja wyjść - wspólna anoda
  • maksymalna rozdzielczość regulacji - 1/1000
  • sterowanie - pilot IR
  • funkcje pilota: włączanie / wyłączanie, regulacja jasności w każdym kanale R, G i B niezależnie, wybór sekwencji świetlnej, regulacja prędkości i zatrzymywanie sekwencji, wybór koloru predefiniowanego
  • liczba sekwencji świetlnych do wyboru - 14
  • akcesoria w zestawie: pilot VL-IR9, odbiornik IR z przewodem 1m
  • karta katalogowa wyrobu


Cena 108,00zł + 23% VAT

____________________________________________________________________________________________________________________________________________________________________________________________________________________________

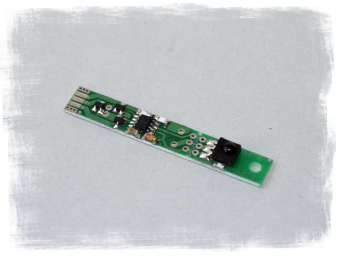

Miniaturowy moduł sterownika LED: VariLED-2/RGB

VariLED-2/RGB jest najmniejszym z oferowanych sterowników, stanowi też rozwiązanie najtańsze, wystarczając do wysterowania jednej 5-metrowej rolki typowej taśmy LED RGB ze wspólną anodą przystosowaną do napięcia 12V. Zastosowanie modułu wymaga dokonania we własnym zakresie połączeń lutowanych taśmy LED z płytką sterownika (opis w karcie katalogowej). Sterownik oferowany bez pilota włącza się w tryb powoli - sinusoidalnie zmieniających się kolorów. Dokupienie pilota pozwala na realizację innych funkcji. Czujnik podczerwieni zamontowany jest na płytce sterownika. Oprócz wersji podstawowej dostępne też są moduły do sterowania układów LED ze wspólną katodą, albo dostosowanych do napięcia 24V.


  • sposób regulacji - PWM ze stałą amplitudą równą napięciu dostarczonemu z zasilacza DC
  • zakres dopuszczalnych napięć - 7,5 - 15V
  • obciążalność - 3 x 2,5A
  • konfiguracja wyjść - wspólna anoda
  • maksymalna rozdzielczość regulacji - 1/80
  • sterowanie - pilot IR
  • funkcje pilota - włączanie / wyłączanie, regulacja jasności w każdym kanale R, G i B niezależnie, start sekwencji świetlnej, zatrzymywanie sekwencji
  • liczba sekwencji świetlnych do wyboru - 1 z regulacją prędkości zmian kolorów
  • akcesoria - pilot VL-IR9 (oferowany osobno)
  • karta katalogowa wyrobu


Cena 33,00zł + 23% VAT
