Projekt B-260

Urządzenie realizuje następujące założenia:

• zasilanie odcinka standardowej taśmy z diodami LED z akumulatorków
• praca (świecenie / ładowanie) w cyklu dobowym
• zabezpieczenie akumulatorów przed rozładowaniem i przeładowaniem
• możliwie małe rozmiary urządzenia

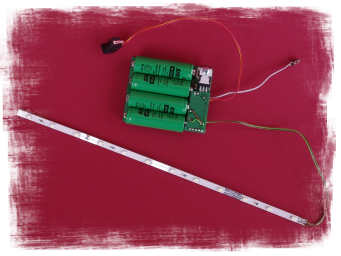

Zastosowano 4 "paluszki" NiMH rozmiaru AA. W celu zminimalizowania gabarytów użyto baterii z "wąsami" do przylutowania do płytki. Mikroprocesorowy układ kontroluje proces rozładowania (wyłącza świecenie przy zejściu poniżej określonego progu napięcia) oraz proces ładowania (ogranicza napięcie i czas). Do włączania i wyłączania świecenia zastosowano monostabilny łącznik miniaturowy. Napięcie potrzebne do zasilania taśmy LED uzyskuje się dzięki zastosowaniu przetwornicy. Daje ona napięcie stałe niezależne od stopnia rozładowania baterii. Układ przetwornicy zaprojektowano tak, aby można było go łatwo przerobić na źródło prądowe - wówczas przy zastosowaniu specjalnie skonstruowanego paska LED (zamiast standardowej taśmy) uzyska się nieco wyższą sprawność - teoretycznie można liczyć na 15% dłuższy czas świecenia dla diod białych, niebieskich lub zielonych i około 30% dla czerwonych.

Układ z bateriami 2000mAh zapewnia pełne świecenie paska z 15 ultra-jasnymi diodami dowolnego koloru przez 10 godzin. Pełne ładowanie trwa 14 godzin. Ładowarkę stanowi zwykły zasilacz stabilizowany 9V/0,5A.
